Eckdaten der Rechenanlagen an den WKA Willstätt, Unkelmühle, Kemnade und Öblitz


Eckdaten der Rechenanlagen an den WKA Willstätt, Unkelmühle, Kemnade und Öblitz

Ecologic Institut & Ingenieurbüro Floecksmühle | CC BY 4.0

Print

Eckdaten der Rechenanlagen an den WKA Willstätt, Unkelmühle, Kemnade und Öblitz

Publikation
Zitiervorschlag

Ecologic Institut 2021: Eckdaten der Rechenanlagen an den WKA Willstätt, Unkelmühle, Kemnade und Öblitz. Infografik in: Keuneke, Rita 2021: Technische Funktionsfähigkeit großer Fischschutzrechen in der Praxis bestätigt. Betriebserfahrungen mit großen Rechenanlagen. Ingenieurbüro Floecksmühle GmbH: Aachen.

Download Infografik!

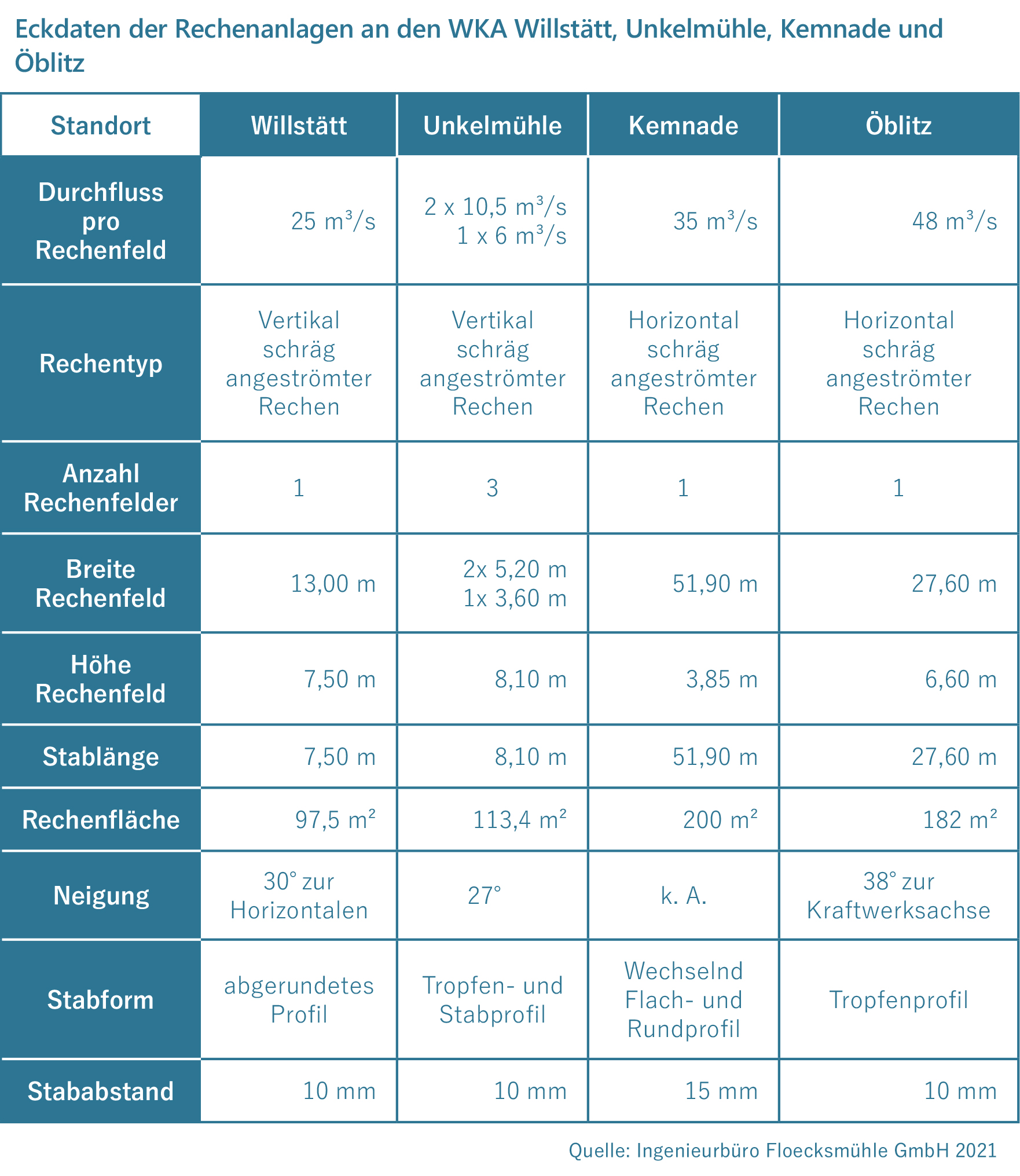

Um Informationen über die technische Funktionsfähigkeit der realisierten Anlagen zu erhalten, wurden Interviews mit den Betreibern von vier Anlagen geführt (2020). Die Erfahrungen sind äußerst standortabhängig. Diese Infografik stellt die Eckdaten der Rechenanlagen an den Wasserkraftstandorten Willstätt, Unkelmühle, Kemnade und Öblitz dar. Die Infografik ist Teil des Factsheets "Technische Funktionsfähigkeit großer Fischschutzrechen in der Praxis bestätigt".

Die Infografik steht unter einer Creative Commons Lizenz CC BY 4.0, d.h. sie darf unter Nennung der Urheber (Ecologic Institut, Ingenieurbüro Floecksmühle) gerne verwendet werden.

Technische Funktionsfähigkeit kann bei allen realisierten Rechentypen und -größen gewährleistet werden.

Kontakt

Mehr Inhalte aus diesem Projekt

Zurück Pause Weiter
Sprachen
Deutsch
Englisch
Credits

Medienformat: bunte Infografik für ein digitales Fact Sheet
Copyright: CC BY 4.0
Inhalt: Rita Keuneke (Ingenieurbüro Floecksmühle)
Grafikdesign: Lena Aebli

Finanzierung
Veröffentlicht in
Fact Sheet 04: Technische Funktionsfähigkeit großer Fischschutzrechen in der Praxis bestätigt
Verlag
Jahr
Projekt
Projekt-ID
Schlüsselwörter
Wasser, Wasserrahmenrichtlinie, Fließgewässer, Naturschutz, Biodiversität, Energie, Wasserkraft, Fischabstieg, Fischschutz, Renaturierung, Hydromorphologie
Europa, Deutschland, Österreich, Schweiz
Infografik, Visualisierung, Illustration, Creative Commons, Fact Sheet
PublikationInfografikFischschutzrechen in Deutschland mit derzeit höchster Beaufschlagung pro Rechenfeld

Fischschutzrechen in Deutschland mit derzeit höchster Beaufschlagung pro Rechenfeld

Ecologic Institut & Ingenieurbüro Floecksmühle 2021 | CC BY 4.0

Im Ergebnis des intensiv geführten und weiter zu führenden Diskussionsprozesses im Forum Fischschutz & Fischabstieg konnte 2014 u. a. darüber ein gemeinsames Verständnis erarbeitet werden, bis zu welcher Größe einer Rechenanlage funktionsfähige mechanische... Weiterlesen

Ecologic Institut 2021: Fischschutzrechen in Deutschland mit derzeit höchster Beaufschlagung pro Rechenfeld. Infografik in: Keuneke, Rita 2021: Technische Funktionsfähigkeit großer Fischschutzrechen in der Praxis bestätigt. Betriebserfahrungen mit großen Rechenanlagen. Ingenieurbüro Floecksmühle GmbH: Aachen.

PublikationInfografikStrömungsgünstige Rechen begünstigen Fischschutz und Stromproduktion

Die Infografik zeigt Reinigungselemente von Rechenreinigungsmaschinen. Diese können entweder als zwischen die Stäbe fassende Harken ausgeführt sein, oder als Bürsten bzw. Kunststoffleisten, die eher auf der Stabaußenseite aufsitzen und dort entlangstreifen.

Ecologic Institut & Ingenieurbüro Floecksmühle 2021 | CC BY 4.0

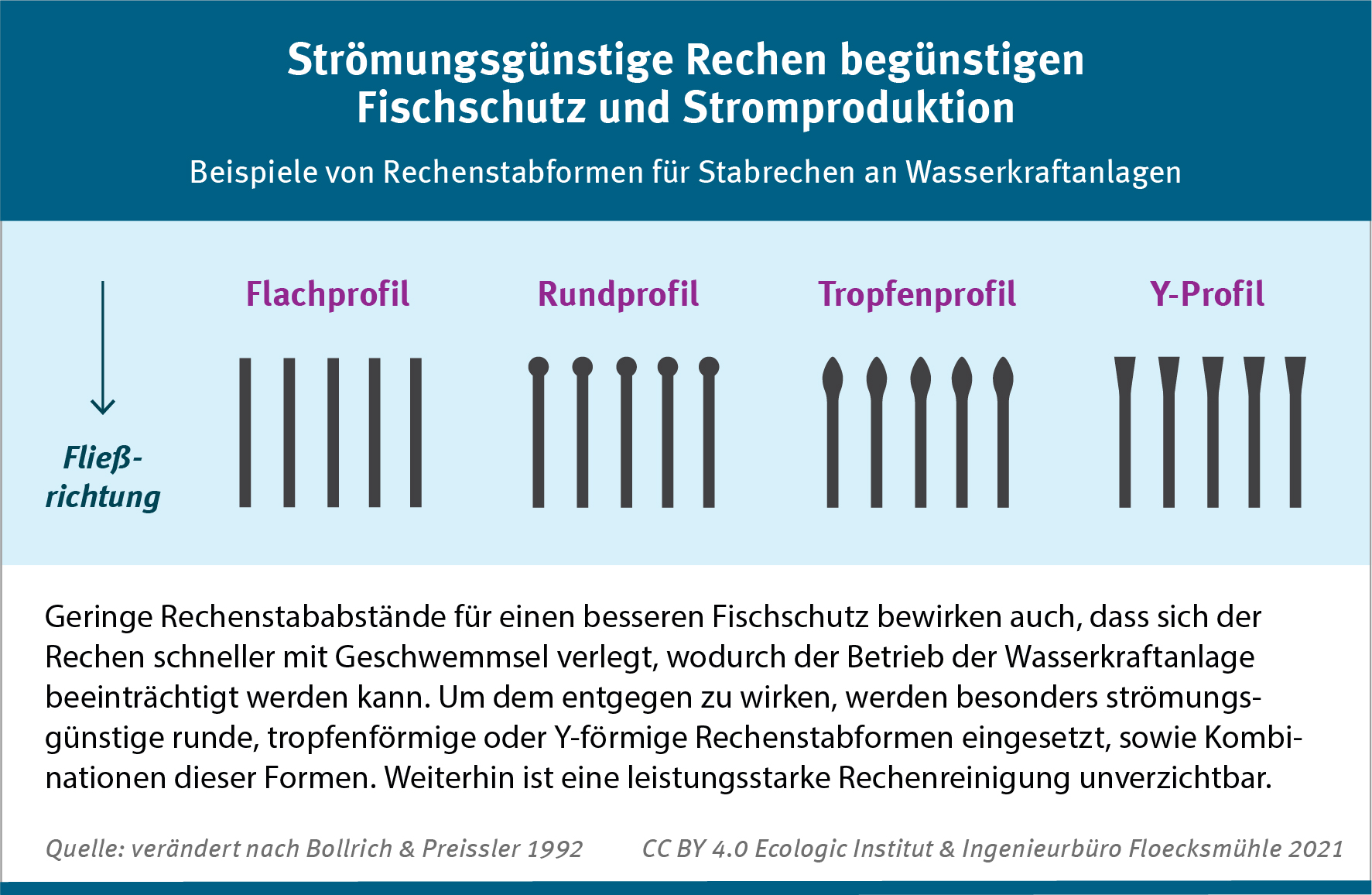

Diese Infografik zeigt Beispiele von Rechenstabformen für Stabrechen an Wasserkraftanlagen. Geringe Rechenstababstände für einen besseren Fischschutz bewirken auch, dass sich der Rechen schneller mit Geschwemmsel verlegt, wodurch der Betrieb der Wasserkraftanlage... Weiterlesen

Ecologic Institut 2021: Strömungsgünstige Rechen begünstigen Fischschutz und Stromproduktion. Beispiele von Rechenstabformen für Stabrechen an Wasserkraftanlagen. Infografik in: Keuneke, Rita 2021: Technische Funktionsfähigkeit großer Fischschutzrechen in der Praxis bestätigt. Betriebserfahrungen mit großen Rechenanlagen. Ingenieurbüro Floecksmühle GmbH: Aachen.
