Neigungsrichtungen und für die Leitfunktion relevante Anströmwinkel von Fischschutzrechen

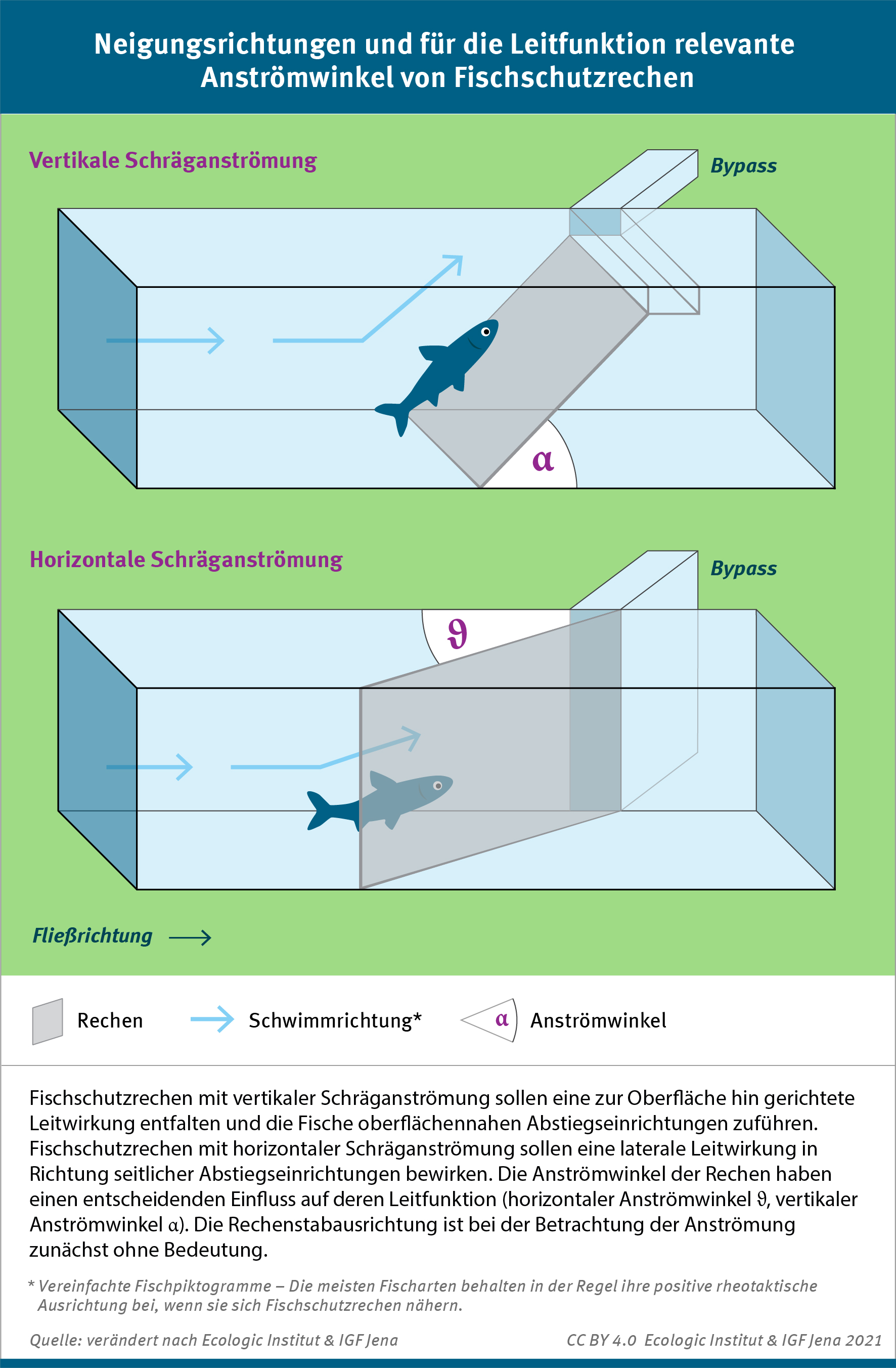

Die INfografik zeigt die Unterschiede zwischen horizontaler und vertikaler Schräganströmung an Fischschutzrechen

Ecologic Institut & IGF Jena 2021 | CC BY 4.0

Print

Neigungsrichtungen und für die Leitfunktion relevante Anströmwinkel von Fischschutzrechen

Publikation
Zitiervorschlag

Ecologic Institut 2021: Passierbarkeit von 20- und 10 mm-Rechen. Permeabilität für Jungfische und Adulttiere verschiedener Fischarten. Infografik in: Wagner, Falko 2021: Wann ist ein Rechen ein Fischschutzrechen? Die funktionalen Elemente eines Fischschutzsystems. Institut für Gewässerökologie & Fischereibiologie Jena: Jena.

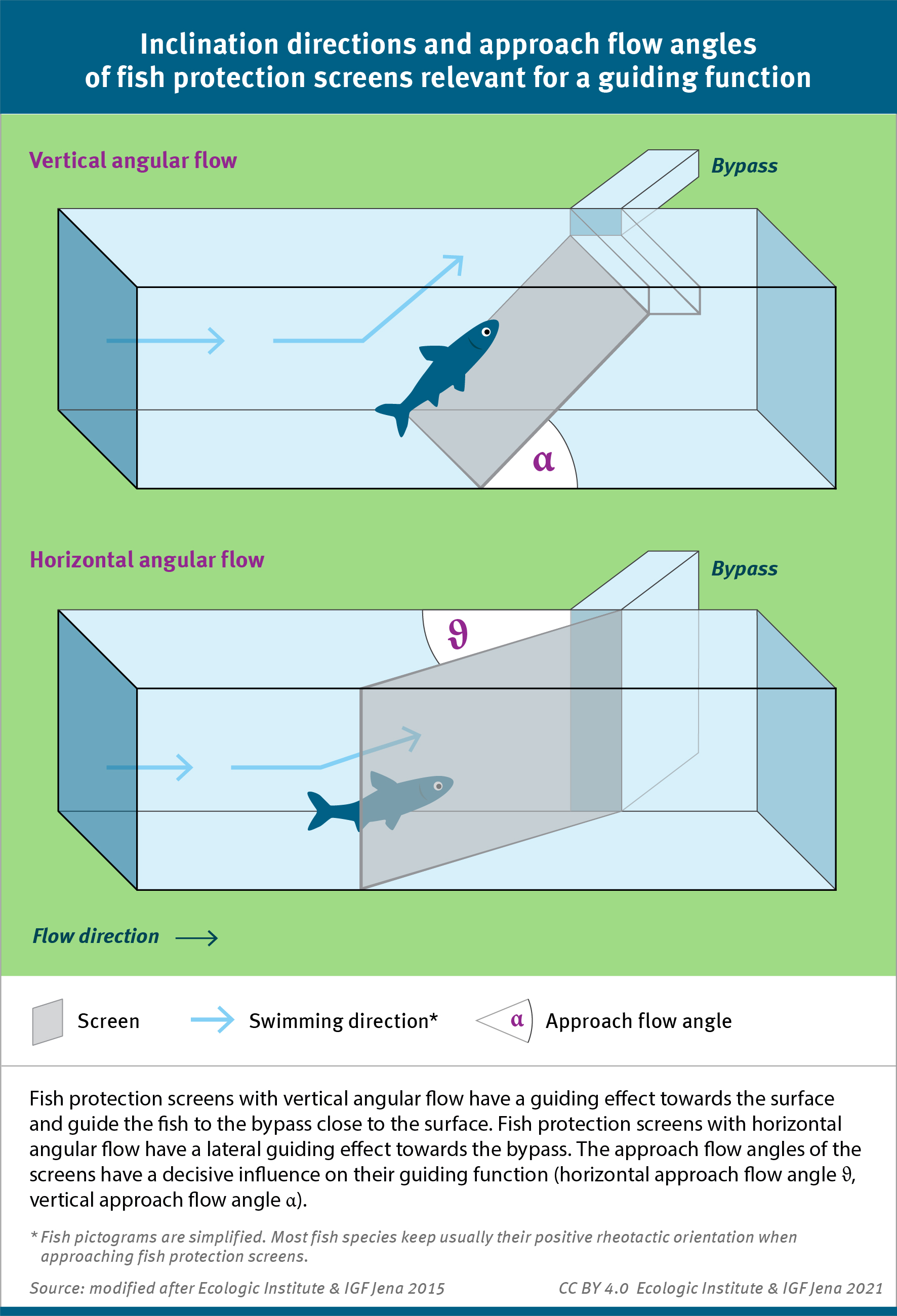

Diese Infografik zeigt die Unterschiede von Fischschutzrechen bei vertikaler und horizontaler Schräganströmung. Fischschutzrechen mit vertikaler Schräganströmung sollen eine zur Oberfläche hin gerichtete Leitwirkung entfalten und die Fische oberflächennahen Abstiegseinrichtungen zuführen. Fischschutzrechen mit horizontaler Schräganströmung sollen eine laterale Leitwirkung in Richtung seitlicher Abstiegseinrichtungen bewirken. Die Anströmwinkel der Rechen haben einen entscheidenden Einfluss auf deren Leitfunktion (horizontaler Anströmwinkel θ, vertikaler Anströmwinkel α). Die Rechenstabausrichtung ist bei der Betrachtung der Anströmung zunächst ohne Bedeutung. Die Infografik ist Teil des Factsheets "Wann ist ein Rechen ein Fischschutzrechen? Die funktionalen Elemente eines Fischschutzsystems".

Die Infografik steht unter einer Creative Commons Lizenz CC BY 4.0, d.h. sie darf unter Nennung der Urheber (Ecologic Institut, Institut für Gewässerökologie & Fischereibiologie) gerne verwendet werden.
